一、概述

空气泡沫产生器水平或垂直安装固定安装在油罐顶壁上，是产生和喷射泡空气泡沫的灭火设备。当泡沫消防车或固定消防泵供给的泡沫混合液流，经输送管道通过产生器时，吸入大量空气泡沫，将泡沫喷入燃烧液面上形成泡沫层或一层膜，是低倍数液上喷射泡沫灭火系统的关键设备。

适用于独立的甲、乙、丙类液体储罐库区和消防设施不足的企业附属甲、乙、丙液体储罐区。

型号的意义：例如：

  PC     □□

灭火系统如下图：

技术参数

结构原理

泡沫产生器主要由壳体组，泡沫喷管组和导流板三个部分组成

当泡沫混合液流过产生器喷嘴时，形成扩散的雾化射流，在其周围产生负压，从而吸入大量空气形成空气泡沫。空气泡沫通过泡沫喷管和导流板输入储罐内，沿罐壁淌下，平稳地覆盖在燃烧液面上，进行灭火。

三、使用说明

1、泡沫液产生器进口标定工作压力为0.5MPa，也可以在0.3~0.5MPa压力范围内使用，但混合液量和泡沫液量相应变化。

2、消防泵供水系统，可以配套使用压力式空气泡沫比例混合装置或换泵式比例混合器向产生器输送空气泡沫混合液。

3、本产品器适用配用3%型和6%型各种类型泡沫液。

4、为防止易燃液体储罐内空气蒸发外泄，壳体出口端口必须安装密封玻璃，该玻璃一面刻有易碎裂痕，混合液流压力在0.1~0.2MPa时即可冲碎。有易碎裂痕的一面应朝喷出口方向安装。

5、导流板安装在储罐内壁上，保证泡沫液沿罐壁淌下，均匀地覆盖在燃烧液面上，以提高灭火效果。

6、泡沫产生器进口管孔径不得小于R所规定的尺寸。（图1）

四、结构

图2 PCL产生器结构图

壳体组（其中包括喷嘴、密封玻璃等）：用于确定混合液量大小、吸进空气产生泡沫。

导流板组：安装于罐体内，使泡沫能沿储罐内壁流淌到燃烧液面上。

喷管组（用户自制件）：将泡沫由壳体传送至罐壁内；（参考图2其中焊接法兰3、连接垫片由厂家提供，其余用户现场自制）。

产生器进口端（用户自制件）：系统管网与壳体相连接件，圆锥螺纹连接，可用螺纹弯头与管道连接（制作尺寸以产品说明书作为参考）。

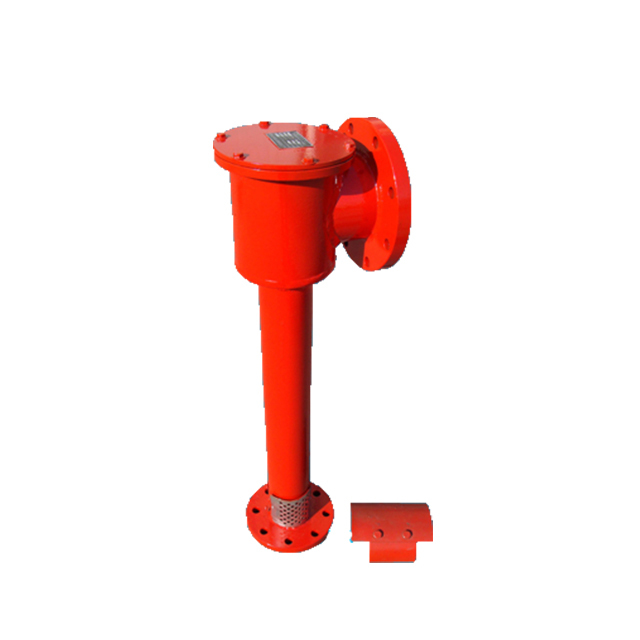

立式泡沫产生器尺寸图
